Bentley Microstation DGN Info - vorhandene Elemente in DGN-Dateien analysieren
Programm Funktionen
Dies ist ein Programm welches ich zum Lernen der Programmierung in VB.NET unter Verwendung einer DataView geschrieben habe.
Dieses Programm
download
analysiert alle in einer DGN Datei enthaltenen Elemente und gibt die ermittelten Informationen in einer DataView aus.
Die Element-Informationen in der DataView können gefiltert, gedruckt, gespeichert und in die Zwischenablage kopiert werden.
Ansicht Programmfenster
Wenn beim Start des Programms eine geöffnete Microstation Datei gefunden wird, dann wird dieser Dateiname automatisch in
das Feld Dateiname übernommen. Der Name der zum Zeitpunkt des Programmstartes aktiven Datei wird zwischengespeichert und
beim Beendes des Programmes wird diese Datei wieder im Microstation geöffnet. Alle während des Programmlaufes
analysierten Dateien werden Schreibgeschützt geöffnet.
Menü Datei
Ansicht Menü Datei
Öffnen (Strg+O)
Öffnet den Dialog zur Dateiauswahl für die Analyse. Als Standard Dateityp ist
Microstation Zeichnungsdatei (*.dgn)
vorgegeben
über die Auswahl von Dateityp
Alle Dateien (*.*)
lassen sich alle mit Microstation kompaktiblen Dateien analysieren.
Speichern (Strg+S)
Speichert die Ergebnisse der analysierten Datei in der Datei
DgnInfo.log
in das Programmverzeichnis.
Speichern unter
Öffnet den Dialog zur Auswahl des Speicherortes der Ergebnissdatei.
Drucken (Strg+P)
Der Inhalt der angezeigten DataView wird auf dem Standarddrucker ausgedruckt.
Seitenansicht
Der Inhalt der DataView wird im Druckvorschaufenster angezeigt.
Beenden
Beendet das Programm.
Menü Extras
Ansicht Menü Extras
Filter
Ein- oder Ausschalten des Filters.
Mit Hilfe des Filters lässt sich die Anzahl der Elemente nach Filterkriterien ermitteln. Der Filter wird bei Aktivierung mit den
Elementen aus der DataView befüllt. Bei der Aktivierung oder nach der Analyse einer neuen Datei werden alle Filter
zurückgesetzt. Aktive Filter werden hellblau markiert und in der Statuszeile wird die Anzahl der den Filterkriterien entsprechenden
Elementen angezeigt. Beim Drucken, Speichern und Kopieren wird diese Filtereinstellung berücksichtigt.
Ansicht Filter
Optionen
Unter Optionen kann man einstellen das während des Programmlaufs aufgetretene Fehler nicht ausgegeben werden sondern in einer
Logdatei gespeichert werden.

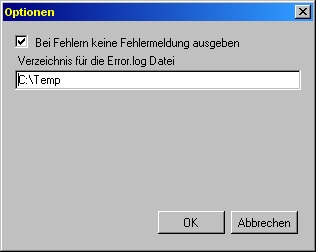

Ansicht Optionen
Folgende System-Vorraussetzungen sind zur Verwendung dieses Programms notwendig:
- Auf Ihrer Maschine muss ein lauffähiges Microstation installiert sein
- Laden Sie die Programmdateien herunter:
Microstation DGN Info download
- Entpacken sie die ZIP-Datei in einen beliebigen Programm-Ordner
